Кран на крышу МАСТЕР (ПИОНЕР) от 500 до 2000 кг ANVIDO Россия

Кран переставной стреловой типа “Мастер-КСП-2000” грузоподъемностью 2,0 т высота подъема 100/200м с электрическим поворотом

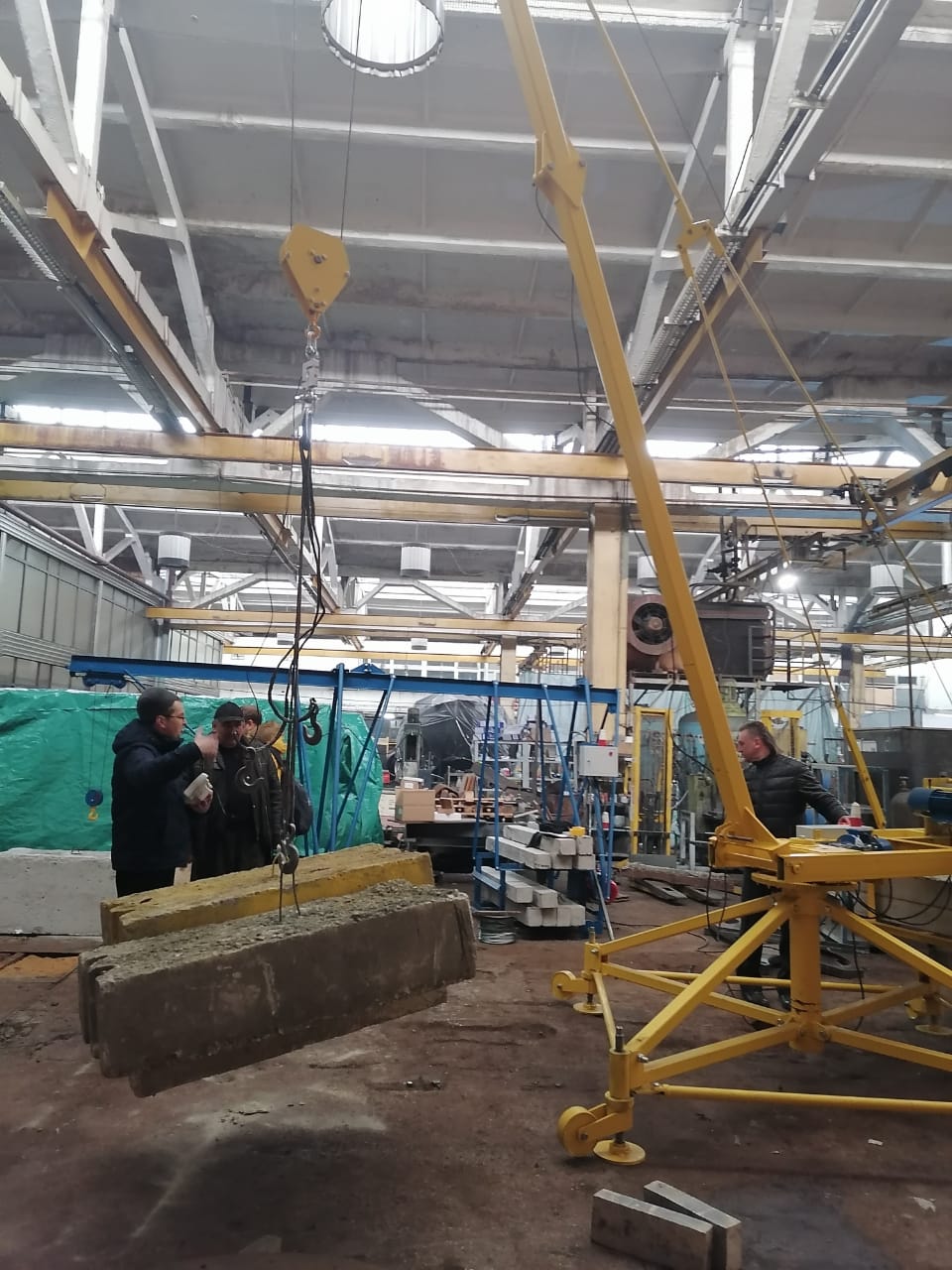

Кран стреловой поворотный Мастер-КСП-2000 устанавливается на уровне земли или перекрытиях зданий и сооружений. Предназначен для подъема/опускания и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 2000 кг.
Кран стреловой Мастер полностью разборный. Является переставным грузоподъемным механизмом, перемещаемым с одного участка работ на другой вручную. Может быть установлен на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.
Управление краном, монтаж стрелы, подъем и опускание груза, вращение поворотной части крана осуществляется с помощью подвесного кнопочного поста, при этом крановщик находится около крана.
В конструкции крана используются следующие предохранительные устройства: конечный выключатель ограничения высоты подъема груза.
Тормоз установлен на механизме подъема (опускания) груза, а также на механизме поворота.
Поворот стрелы крана осуществляется электрическим приводом. На фотографии слева: электродвигатель и редуктор механизма поворота стрелы крана (мотор-редуктор), установленные на раме. На фотографии посередине механизм поворота крана - ведущая шестерня и зубчатое колесо колонны. На фотографии справа лебедка.
Технические характеристики крана Мастер-КСП-2000
Способ управления стреловым краном - электрический (как на подъем/опускание, так и на поворот крана).
Устройство и принцип работы крана
Стреловой кран строительный поворотный Мастер-КСП-2000 состоит из следующих основных узлов и деталей: рамы, лебедки, опор, стрелы, колонны, стяжек, крюковой подвески. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены два швеллера на которые навешиваются контргрузы. Все это можно заменить корзиной для контргрузов. В роли которых могут служить мешки с песком, кирпичи, цементные блоки или другие контргрузы и материалы. Сбегающий конец каната от лебедки проходит через блоки стрелы и блок крюковой подвески и крепится при двукратной запасовке к оси, а при однократной запасовке – к грузовой петле, заправленной через блок крюковой подвески.
Все модели кранов и изготавливаемого нами оборудования проектируются нашим тех отделом, где производятся расчетные показатели нагрузок и оптимально подбираются и рассчитываются узлы и детали кранов.
Кран является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Кран поставляется в разобранном виде. Площадка, на которой установлен кран, должна иметь уклон не более 3 град. Если уклон больше 3 град, то кран необходимо выставить при помощи домкратов опоры, при этом уклон крана от вертикали не должен превышать 3 град.
Основанием крана служит опорная платформа. В центральной части опорной платформы смонтирована колонна в которой на подшипниках качения установлен шкворень. На верхний конец шкворня устанавливается рама поворотная. Рама поворотная сварена из стальных швеллеров и листовой стали. На поворотной раме установлена грузовая лебедка и механизм поворота. Поворотная рама и стрела соединяются между собой шарнирно при помощи оси. Строительный кран Мастер имеет три фиксируемых вылета стрелы. Фиксация стрелы осуществляется при помощи стяжек, которые одним концом крепятся к стреле, а другим к проушине, приваренной к раме.
Мотор-редуктор механизма поворота служит для вращения поворотной части крана. Грузовая лебедка служит для подъема (опускания) груза и используется при монтаже и демонтаже крана, а также при изменении вылета стрелы.
Стрела крана состоит из двух частей, корневой и концевой, которые соединены между собой двумя болтами. Каждая из частей стрелы представляет собой трубчатую конструкцию. На боковой поверхности трубы имеются кольца к которым крепится кабель, идущий к конечному выключателю. Корневая часть стрелы состоит из основания, проушин, стержневой части и пристыковочных пластин. Концевая часть стрелы состоит из пристыковочных пластин, стержневой части и кронштейнов. На кронштейнах концевой части стрелы установлены блоки грузового каната.

Технические характеристики :

№ п/п	Наименование	AVD300 / AVD500 / AVD1000 AVD1500 / AVD2000 / AVD2500
1	Грузоподъемность	300 кг / 500 кг / 1000 кг  1500 кг / 2000 кг / 2500 кг
2	Вакуумный эжектор	1 шт.
3	Расположение присосок	2-х рядное
4	Положение присосок	горизонтальное
5	Количество присосок с плунжерными креплениями	4 шт / 6 шт / 6 шт   8 шт / 10 шт / 14 шт
6	Диаметр присосок, мм	320
7	Управление «Захват/отпускание»	ручное
8	Давление внешнего воздуха, Бар	>= 6
9	Давление воздуха в присосках, Бар	не хуже -0.6

10	Габариты устройства	2000...4000*1080*750 мм
11	Вес вакуумного захвата	65 кг / 70 кг / 75 кг  85 кг / 115 кг / 135 кг
12	Наклон	Нет
13	Вращение	Нет (за счет верткрюка)
14	Расположение груза	горизонтальное
15	Отключение присосок	ручное
16	Перемещение присосок по оси Х	Да
17	Перемещение присосок по оси Y	Да
18	Вакуумный ресивер	Да
19	Световая сигнализация. Готовность/Авария	Да

20

Гарантия

18 месяцев

Особенности вакуумных подъемников Anvido Россия :

• Цены указаны Без НДС 22%

• Условия оплаты – 100% предоплата. Условия оплаты обсуждаются.

• Срок готовности - 300, 500 и 1000 и 1500 кг в наличии на складе в г.Истра. 2000 и 2500 кг - 10 рабочих дней.

• Отправка по всей России и СНГ

• Гарантия – 18 месяцев
